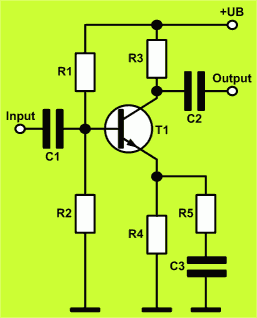

| Schaltung : | Emitterschaltung |
| Spannungsverstärkung : | 10,0 |
| f_min : | 40 Hz |
| Z_in : | 50 k |
| Z_out : | 2 k |
| Normreihe : | E24 |
| UB : | 12 V |
| T1 : | BC550C |
| R1 : | 510 k |
| R2 : | 110 k |
| R3 : | 2 k |
| R4 : | 390 |
| R5 : | 360 |
| C1 : | 150 nF |
| C2 : | 3,9 uF |
| C3 : | 22 uF |
| Ic : | 2,63 mA |
| Uce : | 5,713 V |
| P : | 15,03 mW |
